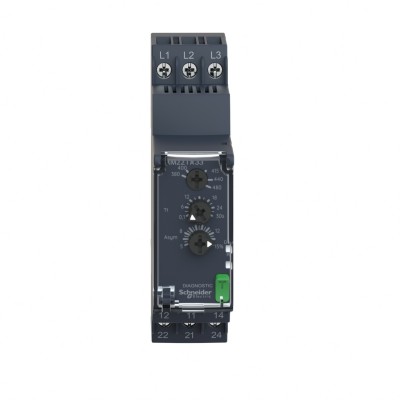

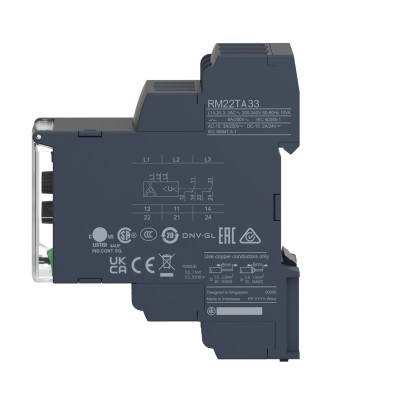

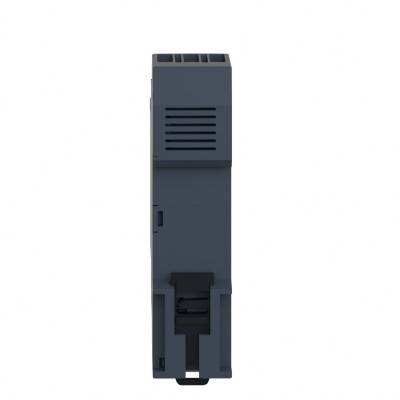

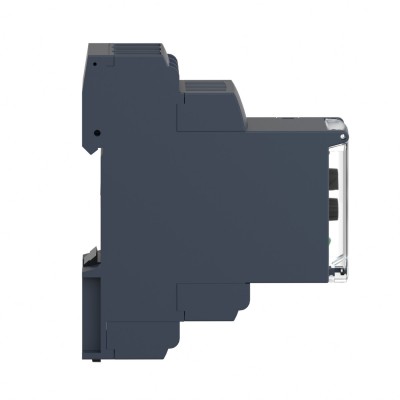

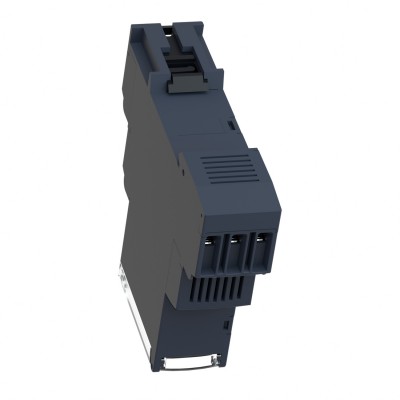

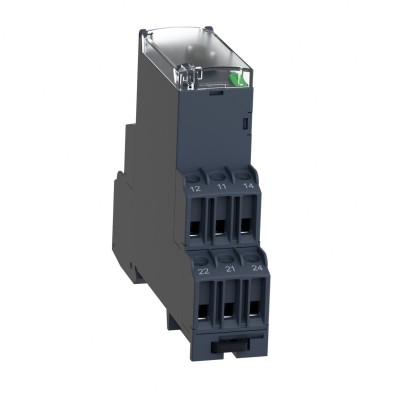

施耐德控制继电器 RM22TA33 三相监测,380…480Vac, 2 C/O


品牌: 施耐德
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 天内发货
所在地: 天津
有效期至: 长期有效
最后更新: 2022-05-22 21:08
浏览次数: 4082

公司基本资料信息

  • 欢迎访问买卖工控网,我们将竭诚为您服务! QQ咨询
  • 友情提醒:我司为实体公司,线上线下同时销售,库存及价格实时变动,请下单前与我司相对应业务人员取得联系再次确认价格及交货周期。以免因库存与价格问题给您带来不必要的损失,感谢您一直以来的信任与支持!我司将不断的努力完善品牌产品线,为您提供具有价格优势产品,成为您信赖的合作伙伴。
  • 点击进入买卖工控网旗舰店
详细说明

规格

主要信息
产品系列Harmony Control Relays
产品类型3-phase control relay
继电器类型控制继电器
电网相数3 相
继电器名称RM22TA
继电器监测参数相位顺序
相位故障监测
不对称
延时类型可调的 0.1...30 s, +/- 10 % 满量程值 超过阈值Tt
开关能力以 VA2000 VA
测量范围380...480 V 电压 AC
触点类型2 OC
补充信息
复位时间1500 ms 在最大电压
最大开关电压250 V AC
最小开关电流 [Imin]10 mA 在…上 5 V DC
最大开关电流8 A AC
额定电源电压 [Us]380...480 V 交流
电源电压范围304…576 V 交流
operating limits- 20 % + 20 % Un
功耗 VA15 VA 在…上 480 V AC 60 Hz
电压监测阈值< 100 V AC
supply voltage frequency50...60 Hz +/- 10 %
输出触头2 C/O
设置精度+/- 10 % 满量程
开关阈误差<= 0.05 % 每摄氏度 基于许可的环境空气温度而定
<= 1 % 供电电压范围内
延时准确性设置10 P
延时误差<= 0.05 % 每摄氏度 基于许可的环境空气温度而定
<= 1 % 供电电压范围内
迟滞2 % 固定式 的 可选
通电时的上涨延迟650 ms
maximum measuring cycle150 ms 以真 rms 值测量周期
阈值调节电压2...20 % 选择的 Un
电压范围380...480 V P-P
非对称阈值的调节5...15 % 选择的 Un
重复精度+/- 0.5 % 适用 输入和测量电路
+/- 3 % 适用 时间延时
测量误差在整个量程上 < 1 % 带有电压变化
< 0.05 %/°C 带有温度变化
响应时间<= 300 ms
过电压种类III 符合 IEC 60664-1
III 符合 UL 508
绝缘电阻> 100 MΩ 在…上 500 V DC 符合 IEC 60255-27
安装位置任意位置
接线能力螺钉端子, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) 硬线 不带篐线端子
螺钉端子, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) 软线 带篐线端子
螺钉端子, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) 硬线 不带篐线端子
螺钉端子, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) 软线 带篐线端子
紧固扭矩0.6…1 N.m 符合 IEC 60947-1
覆盖材料阻燃性塑料
LED状态继电器ON: LED (黄色)
通电: LED (绿色)
安装方式35 mm DIN 轨 符合 EN/IEC 60715
电气寿命100000 次
机械寿命10000000 次
使用类别AC-15 符合 IEC 60947-5-1
DC-13 符合 IEC 60947-5-1
AC-1 符合 IEC 60947-4-1
DC-1 符合 IEC 60947-4-1
安全可靠的数据MTTFd = 388.1 years
B10d = 350000
触点材料无镉
宽度22.5 mm
产品净重0.09 kg
环境
抗瞬时断电10 ms
电磁兼容性免用于居住、商业与轻工业环境的传输标准 符合 EN/IEC 61000-6-1
免用于工业环境 符合 EN/IEC 61000-6-2
居住、商业与轻工业环境的传输标准 符合 EN/IEC 61000-6-3
工业环境的传输标准 符合 EN/IEC 61000-6-4
抗静电干扰 - 测试等级: 6 kV (接触放电)3级 符合 IEC 61000-4-2
抗静电干扰 - 测试等级: 8 kV (空气放电)3级 符合 IEC 61000-4-2
射频电磁场辐射抗扰度试验 - 测试等级: 10 V/m3级 符合 IEC 61000-4-3
抗快速瞬变 - 测试等级: 4 kV (直连)4级 符合 IEC 61000-4-4
抗快速瞬变 - 测试等级: 2 kV (电容耦合)4级 符合 IEC 61000-4-4
浪涌放电抗干扰 - 测试等级: 4 kV (共模)4级 符合 IEC 61000-4-5
浪涌放电抗干扰 - 测试等级: 2 kV (差模)4级 符合 IEC 61000-4-5
传导和辐射干扰B组1 符合 CISPR 11
传导和辐射干扰B级 符合 CISPR 22
符合标准EN/IEC 60255-1
产品认证GL
EAC
CCC
CE
CSA
UL
RCM
贮存环境温度-40…70 °C
环境温度-20…50 °C 在…上 60 Hz
-20…60 °C 在…上 50 Hz AC/DC
相对湿度93…97 % 在…上 25…55 °C 符合 IEC 60068-2-30
抗振动0.075 mm (f= 10…58.1 Hz) 非运行 符合 IEC 60068-2-6
1 gn (f= 10…58.1 Hz) 非运行 符合 IEC 60068-2-6
0.035 mm (f= 58.1…150 Hz) 运行期间 符合 IEC 60068-2-6
0.5 gn (f= 58.1…150 Hz) 运行期间 符合 IEC 60068-2-6
抗冲击15 gn (持续时间 = 11 ms) 适用 非运行 符合 IEC 60068-2-27
5 gn (持续时间 = 11 ms) 适用 运行期间 符合 IEC 60068-2-27
IP 保护等级IP20 符合 IEC 60529 (螺钉端子)
IP40 符合 IEC 60529 (外壳)
IP50 符合 IEC 60529 (前面板)
污染等级3 符合 IEC 60664-1
3 符合 UL 508
介电测试绕组与绕组、绕组对地电压2.5 kV AC 50 Hz, 1分钟 符合 IEC 60255-27
包装单位
包装1的单位类别PCE
个/公斤1
包装重量104.0 g
包装1高度2.6 cm
包装1宽度8.2 cm
包装1长度9.5 cm
包装2的单位类别S02
包装2的数量40
包装2重量4.47 kg
包装2高度15 cm
包装2宽度30 cm
包装2长度40 cm
包装3的单位类别P06
包装3的数量640
包装3重量82.34 kg
包装3高度75 cm
包装3宽度60 cm
包装3长度80 cm
合同保修
保修单18 个月
