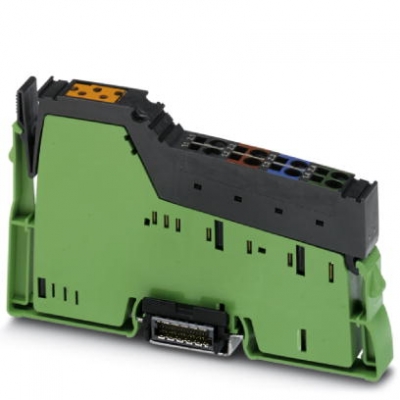

菲尼克斯扩展模块 - AXC F IL ADAPT - 1020304
可并列安装于PLCnext Control设备右侧的Inline适配器端子(INTERBUS主站),用于创建PLCnext Inline站

尺寸

尺寸图
宽度 12.2 mm
高度 119.8 mm
深度 71.5 mm
返回顶部

环境条件

环境温度(运行) -25 °C ... 55 °C
环境温度(存放/运输) -40 °C ... 85 °C
允许湿度(运行) 10 % ... 95 % (无冷凝)
允许湿度(存放/运输) 10 % ... 95 % (无冷凝)
空气压力(运行) 70 kPa ... 106 kPa (可达海拔3000 m)
空气压力(存放/运输) 10 kPa ... 106 kPa (可达海拔3000 m)
保护等级 IP20
返回顶部

连接数据

名称 Inline连接器
连接方式 回拉式弹簧连接
刚性导线小横截面 0.08 mm²
刚性导线横截面 1.5 mm²
柔性导线小横截面 0.08 mm²
柔性导线横截面 1.5 mm²
小导线横截面AWG 28
导线横截面AWG 16
剥线长度 8 mm
返回顶部

概述

安装类型 DIN导轨安装
净重 66 g
诊断信息 INTERBUS总线故障 是
  INTERBUS外围故障 是
安装类型 DIN导轨安装
返回顶部

数据接口

接口 INTERBUS本地总线(主站)
数目 1
连接方式 Inline数据跨接块
返回顶部

用于电子模块的电源

电源电压范围
电耗量 20 mA
返回顶部

Inline电位

名称 24 V电源UILC
电源电压 24 V DC -15 % / +20 % (符合EN 61131-2标准)
电流损耗 20 mA
名称 7.5 V通信电源UL(电位跳线)
电源电压 7.5 V DC ±5 %
电源 0.8 A DC (注意降低值)
名称 24 V模拟电源UANA (电位跳线)
电源电压 24 V DC -15 % / +20 %
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差,包括纹波)
电源 0.5 A DC (注意降低值)
名称 24 V主电源UM
电源电压 24 V DC -15 % / +20 % (符合EN 61131-2标准)
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差,包括纹波)
电源 8 A DC (UM +US)
名称 24 V分段电源US
电源电压 24 V DC -15 % / +20 % (符合EN 61131)
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差,包括纹波)
电源 8 A (UM +US)
保护名称 极性保护/电源电压
  瞬态保护
返回顶部

Axioline电位

电源电压 24 V DC
电源电压范围
返回顶部

标准和规范

机械测试 符合EN 60068-2-27/IEC 60068-2-27耐冲击标准 30g,11 ms,半正弦冲击脉冲
  连续冲击符合EN 60068-2-27/IEC 60068-2-27标准 10g
  符合EN 60068-2-6/IEC 60068-2-6抗振标准 5g
