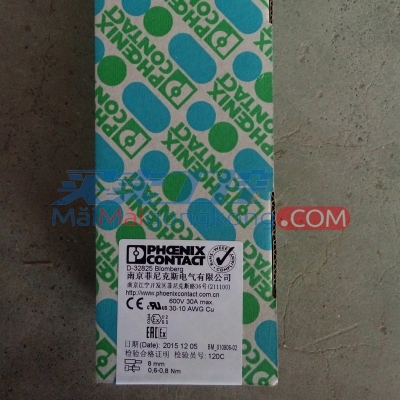

菲尼克斯端子 3001501 直通式接线端子 UK 3 N

价 格: 价格面议
品 牌: 菲尼克斯|PHOENIX
包 装:
起订量:
库存量:
货 期: 若库存满足,日内送达,具体货期可联系我司查询。
仓 库: 北京
询价
  • 在线咨询:
    100%正品 品类齐全
    库存充足 售后无忧
    电话咨询 :022-26923880
  • 进入店铺


产品详细说明
 菲尼克斯接线端子

概述

层数 1
连接量 2
电位 1
额定横截面 2.5 mm²
颜色 灰色
绝缘材料 PA
阻燃等级,符合UL 94 V0
额定浪涌电压 8 kV
污染等级 3
电涌电压类别 III
绝缘材料组 I
额定条件下的最大功耗 0.77 W
最大负载电流 32 A (当连接截面积为4 mm²的导线时)
额定电流IN 24 A
额定电压 UN 800 V
开口式侧板
冲击测试规格 DIN EN 50274 (VDE 0660-514):2002-11
防手背接触保护 保证
防手指触摸 保证
电涌电压测试结果 通过测试
脉冲耐受电压测试设定点 9.8 kV
电源频率耐受电压测试结果 通过测试
大功率频率耐受电压设定点 2 kV
(5x导线连接)接线点的机械稳定性测试结果 通过测试
弯曲测试结果 通过测试
弯曲测试转动速度 10 rpm
弯曲测试 135
弯曲测试导线横截面/重量 0.2 mm² / 0.2 kg
  2.5 mm² / 0.7 kg
  4 mm² / 0.9 kg
拉伸力测试结果 通过测试
导线横截面拉伸力测试 0.2 mm²
牵引力设定点 10 N
导线横截面拉伸力测试 2.5 mm²
牵引力设定点 50 N
导线横截面拉伸力测试 4 mm²
牵引力设定点 60 N
支架上紧固测试结果 通过测试
在端板上进行紧固 NS 32/NS 35
设定点 1 N
电压压降测试结果 通过测试
要求,电压降 ≤ 3.2 mV
温度上升测试结果 通过测试
短路稳定性测试 通过测试
导线横截面短路测试 2.5 mm²
短时电流 0.3 kA
导线横截面短路测试 4 mm²
短时电流 0.48 kA
热测试结果 通过测试
热敏特征的验证(针焰实验)有效耐受期 30 s
摆动,宽带噪音测试结果 通过测试
测试规范,摆动,宽带噪音 DIN EN 50155 (VDE 0115-200):2008-03
测试频谱 2类,B级使用寿命测试,在转向架上进行
测试频率 f1 = 5 Hz 到 f2 = 250 Hz
ASD等级 6.12 (m/s2)2/Hz
加速度 3.12g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
冲击测试结果 通过测试
测试规范,冲击测试 DIN EN 50155 (VDE 0115-200):2008-03
冲击形式 半弦
加速度 30g
冲击持续时间 18毫秒
每个方向的冲击次数 3
测试方向 X-, Y- 与 Z-轴 (正向与负向)
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
绝缘材料的温度指数(DIN EN 60216-1(VDE 0304-21)) 125 °C
低温下的静态绝缘材料应用 -60 °C
铁路车辆防火性能 (DIN 5510-2) 通过测试
焰色试验方法(DIN EN 60695-11-10) V0
氧指数(DIN EN ISO 4589-2) >32 %
NF F16-101、NF F10-102 I级 2
NF F16-101、NF F10-102 F级 2
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
量热释热NFPA 130 (ASTM E 1354) 27,5 MJ/kg
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
返回顶部

尺寸

宽度 5.2 mm
端板宽度 1.8 mm
长度 42.5 mm
NS 35/7,5高度 47 mm
NS 35/15高度 54.5 mm
NS 32高度 52 mm
返回顶部

接线数据

连接方式 螺钉连接
连接符合标准 IEC 60947-7-1
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 4 mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 2.5 mm²
AWG导线最小横截面,柔性 24
AWG绞线最大横截面,柔性 14
柔性导线横截面,不带绝缘套管的最小冷压头 0.25 mm²
柔性导线横截面,不带绝缘套管的最大冷压头 2.5 mm²
柔性导线横截面,带绝缘套管的最小冷压头 0.25 mm²
柔性导线横截面,带绝缘套管的最大冷压头 1.5 mm²
带插拔式桥接件端子的实心线最大横截面 4 mm²
带插拔式桥接件端子可连接柔性导线最大横截面 2.5 mm²
具有相同横截面的2根实心导线,最小 0.2 mm²
具有相同横截面的2根实心线,最大 1.5 mm²
具有相同横截面的2根导线,最小柔性导线 0.2 mm²
具有相同横截面的2根导线,最大柔性导线 1.5 mm²
具有相同横截面的2根导线,柔性导线,带绝缘套管的TWIN冷压头,最小 0.5 mm²
具有相同横截面的2根导线,柔性导线,带绝缘套管的TWIN冷压头,最大 1 mm²
具有相同横截面的2根导线,柔性导线,不带绝缘套管的冷压头,最小 0.25 mm²
具有相同横截面的2根导线,柔性导线,不带绝缘套管的冷压头,最大 1.5 mm²
带插拔式桥接件端子的实心线最大横截面 4 mm²
带插拔式桥接件端子可连接柔性导线最大横截面 2.5 mm²
连接符合标准 IEC/EN 60079-7
刚性导线最小横截面 0.2 mm²
刚性导线最大横截面 4 mm²
最小导线横截面AWG 24
最大导线横截面AWG 12
柔性导线最小横截面 0.2 mm²
柔性导线最大横截面 2.5 mm²
剥线长度 8 mm
螺纹 M3
最小紧固扭矩 0.6 Nm
最大紧固扭矩 0.8 Nm
返回顶部

标准和规范

连接符合标准 CSA
  IEC 60947-7-1
阻燃等级,符合UL 94 V0
返回顶部

Environmental Product Compliance

China RoHS 环保使用期限 = 50
  更多有害物质的详情,请参考“下载区”内的“制造商声明”
返回顶部

分类

eCl@ss

eCl@ss 4.0 27141120
eCl@ss 4.1 27141120
eCl@ss 5.0 27141120
eCl@ss 5.1 27141120
eCl@ss 6.0 27141120
eCl@ss 7.0 27141120
eCl@ss 8.0 27141120
eCl@ss 9.0 27141120
返回顶部

ETIM

ETIM 2.0 EC000897
ETIM 3.0 EC000897
ETIM 4.0 EC000897
ETIM 5.0 EC000897
ETIM 6.0 EC000897
返回顶部

UNSPSC

UNSPSC 6.01 30211811
UNSPSC 7.0901 39121410
UNSPSC 11 39121410
UNSPSC 12.01 39121410
UNSPSC 13.2 39121410
