型号基准
(并非该型号基准的所有规格均可制作。)
种类
关于海外规格
• 符号含义如下。U： UL、U1： UL(Class I Div 2 危险场所认证获得产品)、C： CSA、UC： cULus、UC1 ：cULus(Class I Div 2 危险场所认证获得产品)、CU ：cUL、N： NK、L： 劳埃德、CE ：EU指令、KC ：韩国电波法登录。
• 使用条件请向本公司咨询。
CPU单元
| 产品名称 | 规格 | 型号 | 海外 规格 | ||||
|---|---|---|---|---|---|---|---|
| CPU类型 | 电源 | 输出 方式 | 输入 | 输出 | |||

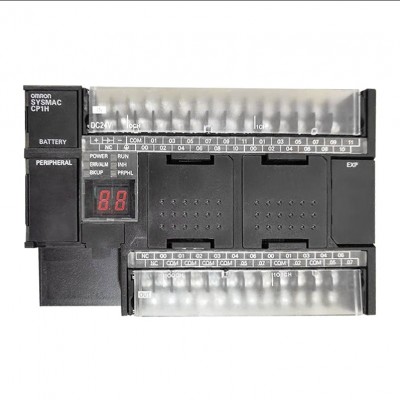

CP1H-X型 | 内存容量 ：20K步 高速计数器 ：100kHz 4轴 脉冲输出 ：100kHz 4轴 (仅限晶体管型) | AC 电源 | 继电器 | 24点 | 16点 | CP1H-X40DR-A | UC1、 N、L、 CE、 KC |
| DC 电源 | 晶体管 (漏型) | CP1H-X40DT-D | |||||
| 晶体管 (源型) | CP1H-X40DT1-D | ||||||
CP1H-XA型 | 内存容量 ：20K步 高速计数器 ：100kHz 4轴 脉冲输出 ：100kHz 4轴 (仅限晶体管型) 模拟输入 ：4点 模拟输出 ：2点 | AC 电源 | 继电器 | 24点 | 16点 | CP1H-XA40DR-A | |
| DC 电源 | 晶体管 (漏型) | CP1H-XA40DT-D | |||||
| 晶体管 (源型) | CP1H-XA40DT1-D | ||||||
CP1H-Y型 | 内存容量 ：20K步 高速计数器 ：1MHz 2轴 100kHz 2轴 脉冲输出 ：1MHz 2轴 100kHz 2轴 | DC 电源 | 晶体管 (漏型) | 12点 + 线驱 动 输入 2轴 | 8点 + 线驱 动 输出 2轴 | CP1H-Y20DT-D | |
注1. 需要CX-Programmer Ver.6.1以上版本。
注2. 使用RS-232C、RS-422A/485、Ethernet、LCD时，请购买另售的选装单元。
选装单元(CPU单元用)
| RS-232C 选件板 |  | 选项板插槽1、2两者都可以安装 | CP1W-CIF01 | UC1、N、L、 CE、KC |
|---|---|---|---|---|
| RS-422A/485 选件板 |  | CP1W-CIF11 | ||
| RS-422A/485 (绝缘型) 选件板 |  | CP1W-CIF12-V1 | UC1、N、L、 CE、KC | |
| Ethernet 选件板 |  | 选项板插槽1、2两者都可以安装* | CP1W-CIF41 | UC1、N、L、 CE、KC |
| LCD选件板 |  | 仅选项板插槽1可以安装 4行×12字符 LCD显示 | CP1W-DAM01 | UC1、N、L、 CE、KC |
| 存储盒 |  | 可进行程序的备份、 自启动 | CP1W-ME05M | UC1、N、L、 CE |
