安全继电器
订货时，请指定电源电压（线圈额定电压）。
| 端子形状 | 保护结构 | 极数 | 接点构成 | 线圈额定电压 | 型号 |
|---|---|---|---|---|---|

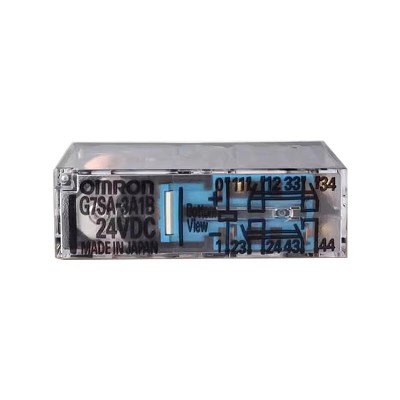

| 印刷电路 板用端子 | 耐助焊剂型 | 4极 | 3a1b | DC12、18、21、24、48、110V | G7SA-3A1B |
| 2a2b | DC12、18、21、24、48、110V | G7SA-2A2B | |||
| 6极 | 5a1b | DC12、18、21、24、48、110V | G7SA-5A1B | ||
| 4a2b | DC12、18、21、24、48、110V | G7SA-4A2B | |||
| 3a3b | DC12、18、21、24、48、110V | G7SA-3A3B |
附件（另售）
安全继电器插座
| 连接方式 | 端子结构 | LED动作 指示灯 | 极数 | 线圈 额定 电压 | 外观 | 型号 |
|---|---|---|---|---|---|---|
| 表面连接 | Push-In Plus端子 | 有 | 4极 | DC24V |  | P7SA-10F-ND-PU DC24 |
| 6极 |  | P7SA-14F-ND-PU DC24 | ||||
| 带螺钉的端子 | 有 | 4极 |  | P7SA-10F-ND DC24 | ||
| 6极 |  | P7SA-14F-ND DC24 | ||||
| 无 | 4极 | - |  | P7SA-10F | ||
| 6极 |  | P7SA-14F | ||||
| 背面连接 | 印刷电路板用端子 | 无 | 4极 | - |  | P7SA-10P |
| 6极 |  | P7SA-14P |
插座用附件
短路棒（P7SA-□F-ND-PU用）
| 间距 | 极数 | 颜色 | 型号*1*2 |
|---|---|---|---|
| 5.2mm | 2 | 红色(RD) 蓝色(BL) 黄色(YL) | XW5S-P2.5-2□ |
| 3 | XW5S-P2.5-3□ | ||
| 4 | XW5S-P2.5-4□ | ||
| 5 | XW5S-P2.5-5□ |
注：在相邻接点端子（底部）的交叉配线中使用。请在同一插座内使用。
*1. 型号的□内为覆膜颜色的符号。□颜色选择：RD=红色、BL=蓝色、YL＝黄色 例. 外皮红色时 XW5S-P2.5-10RD
*2. XW5S-P2.5-5□不能使用于P7SA-10F-ND-PU
导轨安装用品
| 种类 | 型号 | 最低订货数量(个) | |
|---|---|---|---|
| 支承导轨 | 1m | PFP-100N | 1 |
| 0.5m | PFP-50N | ||
| 终端板* | PFP-M | 10 | |
| 间隔板 | PFP-S | ||
* 支撑导轨安装时，请使用终端板（PFP-M）。
