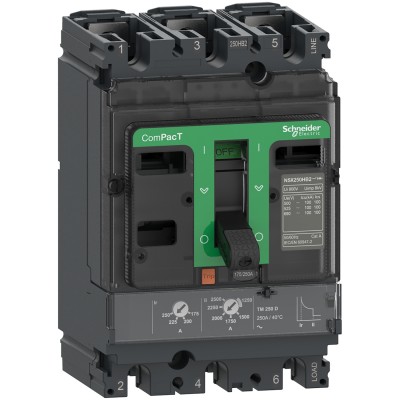

产品系列 ComPacT new generation 产品名称 ComPacT NSX new generation 产品短名 NSX250F 产品类型 断路器 产品应用 配电保护 极数 3P 保护极说明 3D 额定电流 [In] 250 A 在…上 40 °C 额定工作电压 [Ue] 690 V AC 50/60 Hz 电网类型 AC 电网频率 50/60 Hz 隔离功能 适用 符合 TM-D 使用类别 AC类 [Icu] 额定极限短路分断能力 85 kA Icu 在…上 220/240 V AC 50/60 Hz 符合 IEC 60947-2
36 kA Icu 在…上 380/415 V AC 50/60 Hz 符合 IEC 60947-2
35 kA Icu 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2
30 kA Icu 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2
22 kA Icu 在…上 525 V AC 50/60 Hz 符合 IEC 60947-2
8 kA Icu 在…上 660/690 V AC 50/60 Hz 符合 IEC 60947-2
85 kA Icu 在…上 240 V AC 50/60 Hz 符合 UL 60947-4-1
35 kA Icu 在…上 480 V AC 50/60 Hz 符合 UL 60947-4-1
15 kA Icu 在…上 600 V AC 50/60 Hz 符合 UL 60947-4-1分断能力 F 36 kA 415 V AC 脱扣器名称 TM-D 脱扣器类型 热磁式 脱扣器保护功能 LI 控制类型 手柄 断路器安装方式 固定式 额定绝缘电压 [Ui] 800 V AC 50/60 Hz 额定冲击耐受电压 [Uimp] 8 kV [Ics]额定运行短路分断能力 85 kA 在…上 220/240 V AC 50/60 Hz 符合 IEC 60947-2
36 kA 在…上 380/415 V AC 50/60 Hz 符合 IEC 60947-2
35 kA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2
30 kA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-2
22 kA 在…上 525 V AC 50/60 Hz 符合 IEC 60947-2
8 kA 在…上 660/690 V AC 50/60 Hz 符合 IEC 60947-2机械寿命 20000 次 电气寿命 20000 次 在…上 440 V In/2
10000 次 在…上 440 V In
10000 次 在…上 690 V In/2
5000 次 在…上 690 V In每极功耗 18.75 W 安装方式 底板安装 安装位置 水平和垂直方向
Flat on the back连接方式-上端 前连接 连接方式-下端 前连接 极间距 35 mm 保护类型 L : for 过载保护 (热保护)
I : for 短路保护 (磁保护)脱扣器额定值 250 A 在…上 40 °C 长延时保护电流整定 Ir （热保护） 可调 [Ir] 长延时过流保护阈值整定范围 0.7...1 x In 长延时保护延时整定类型tr 固定式 [tr] 长延时保护延时整定范围 120…400 s 在…上 1.5 x In
15 s 在…上 6 x Ir瞬时过流保护整定类型 Ii 可调 [Ii]瞬时过流保护阈值整定范围 5...10 x In 漏电流保护 无漏电保护 电气附件安装槽位数 5 槽 宽(W) 105 mm 高(H) 161 mm 深(D) 86 mm 净重 2.4 kg 符合标准 TM-D 过电压类别 Class II 电击保护级别 Class II 污染等级 3 符合 IEC 60664-1 IP 保护等级 IP40 conforming to IEC 60529 IK 保护等级 IK07 conforming to IEC 62262 运行温度 -25…70 °C 贮存环境温度 -50…85 °C 相对湿度 0…95 % 工作海拔 0...2000 m 不降容
2000 m...5000 m 有降容包装1：包装单位类型 PCE 包装1：包装单位数量 1 包装1：高度 14.000 cm 包装1：宽度 11.000 cm 包装1：长度 19.000 cm 包装1：毛重 2.008 kg 包装2：包装单位类型 S04 包装2：包装单位数量 12 包装2：高度 30.000 cm 包装2：宽度 40.000 cm 包装2：长度 60.000 cm 包装2：毛重 24.724 kg 保修单 18 个月
