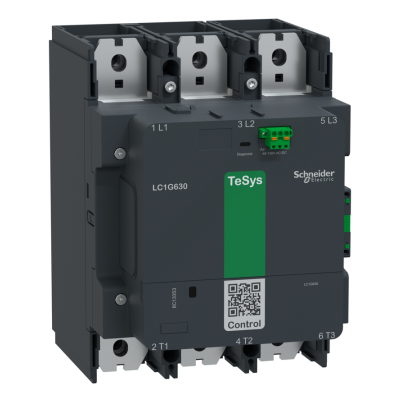

Schneider 施耐德电气 型号：LC1G630EHEN 描述TeSys Giga接触器,3P(3NO),AC-3 <=440V 800A,全球标准版,100-250V AC/DC线圈

产品系列

TeSys

产品系列

TeSys Giga

产品类型

接触器

产品短名

LC1G

接触器应用领域

Power switching
  应用于功率因数大于等于0.95的交流负载中

使用类别

AC-1
  AC-3
  AC-3e
  AC-4
  AC-5a
  AC-5b
  AC-6a
  AC-6b
  AC-8a
  AC-8b
  DC-1
  DC-3
  DC-5

极数

3P

额定工作电压 [Ue]

<= 1000 V AC 50/60 Hz
  <= 460 V DC

额定工作电流 [Ie]

1050 A (当运行温度   <=40 °C) 当运行电压<=<= 1000 V AC-1
  800 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC-3

控制回路电压 [Uc]

100...250 V AC 50/60 Hz
  100...250 V DC

控制电压限额

线圈起动: 0.8 Uc Min...1.1 Uc Max (当运行温度 <=60 °C)
  线圈释放: 0.1 Uc Max...0.45 Uc Min (当运行温度 <=60 °C)

额定冲击耐受电压 [Uimp]

8 kV

过电压类别

III

约定发热电流 [Ith]

1050 A (当运行温度   <=40 °C)

额定分断能力

5870 A 当运行电压<=440   V

额定短时耐受电流 [Icw]

5.5 kA 可持续10 s
  4.6 kA 可持续30 s
  3.6 kA 可持续1 分钟
  2.6 kA 可持续3 分钟
  1.7 kA 可持续10 分钟

与继电器配合使用的熔丝

800 A aM 当运行电压<=<=   440 V, 对于电动机
  630 A aM 当运行电压<=<= 690 V, 对于电动机
  1250 A gG 当运行电压<=<= 690 V

平均阻抗

0.000065 Ω

额定绝缘电压 [Ui]

1000 V

每极功耗

70 W AC-1 - Ith 1050 A
  42 W AC-3 - Ith 800 A

型号

LC1G

回路触点类型

3 NO

辅助触点类型

1 NO + 1 NC

电动机功率 (kW)

200 kW 当运行电压<=230   V AC 50/60 Hz (AC-3e)
  335 kW 当运行电压<=400 V AC 50/60 Hz (AC-3e)
  355 kW 当运行电压<=415 V AC 50/60 Hz (AC-3e)
  375 kW 当运行电压<=440 V AC 50/60 Hz (AC-3e)
  425 kW 当运行电压<=500 V AC 50/60 Hz (AC-3e)
  560 kW 当运行电压<=690 V AC 50/60 Hz (AC-3e)
  450 kW 当运行电压<=1000 V AC 50/60 Hz (AC-3e)
  250 kW 当运行电压<=230 V AC 50/60 Hz (AC-3)
  450 kW 当运行电压<=400 V AC 50/60 Hz (AC-3)
  450 kW 当运行电压<=415 V AC 50/60 Hz (AC-3)
  450 kW 当运行电压<=440 V AC 50/60 Hz (AC-3)
  500 kW 当运行电压<=500 V AC 50/60 Hz (AC-3)
  560 kW 当运行电压<=690 V AC 50/60 Hz (AC-3)
  450 kW 当运行电压<=1000 V AC 50/60 Hz (AC-3)
  200 kW 当运行电压<=230 V AC 50/60 Hz (AC-4)
  375 kW 当运行电压<=400 V AC 50/60 Hz (AC-4)
  355 kW 当运行电压<=415 V AC 50/60 Hz (AC-4)
  375 kW 当运行电压<=440 V AC 50/60 Hz (AC-4)
  400 kW 当运行电压<=500 V AC 50/60 Hz (AC-4)
  475 kW 当运行电压<=690 V AC 50/60 Hz (AC-4)
  400 kW 当运行电压<=1000 V AC 50/60 Hz (AC-4)

电机功率

300 hp 当运行电压<=200/208   V 60 Hz
  350 hp 当运行电压<=230/240 V 60 Hz
  700 hp 当运行电压<=460/480 V 60 Hz
  800 hp 当运行电压<=575/600 V 60 Hz

额定接通能力 [Irms]

7640 A 当运行电压<=440   V

浪涌抑制模块

内置双向峰值限制

安全可靠等级

B10d = 100000 次 标称负载的接触器 符合 EN/ISO 13849-1
  B10d = 1800000 次 机械负载的接触器 符合 EN/ISO 13849-1

机械寿命

5 Mcycles

inrush power in VA (50/60 Hz, AC)

800 VA

inrush power in W (DC)

680 W

hold-in power consumption in VA (50/60   Hz, AC)

15.0 VA

hold-in power consumption in W (DC)

9.5 W

动作时间

40...70 ms 闭合
  15...50 ms 分断

最大操作频率

600 次/小时 AC-3
  600 次/小时 AC-3e
  300 次/小时 AC-1
  150 次/小时 AC-4

接线能力

电源回路: 接线柱 2 母线横截面: 52 x 20 mm
  电源回路: 环形接线端子 1 185 mm²
  电源回路: 螺栓连接
  控制回路: 按下 1 0.2…2.5 mm² 电缆类型: 硬质绞合线 不带接线端子
  控制回路: 按下 1 0.25…2.5 mm² 电缆类型: 软线 带接线端子
  控制回路: 按下 2 0.5…1.0 mm² 带接线端子
  控制回路: 按下 0.75…2.5 mm² 电缆类型: 硬质绞合线 不带接线端子
  控制回路: 按下 0.75…2.5 mm² 电缆类型: 软线 带接线端子

相间距

70 mm

安装方式

底板安装

标准

EN/IEC 60947-4-1
  EN/IEC 60947-5-1
  UL 60947-4-1
  DIN 3852-Y
  JIS C8201-4-1
  JIS C8201-5-1
  IEC 60335-1:Clause 30.2
  IEC 60335-2-40:Annex JJ
  UL 60335-1
  UL 60335-2-40:Annex JJ

产品认证

CB Scheme
  CCC
  cULus
  EAC
  CE
  UKCA
  EU-RO-MR by DNV-GL

紧固扭矩

58 N.m

高度

284 mm

宽度

211 mm

深度

266 mm

净重

14.2 kg

IP 保护等级

IP2X 前面板 带保护盖 符合   IEC 60529
  IP2X 前面板 带保护盖 符合 VDE 0106

运行温度

-25…60 °C

贮存环境温度

-60…80 °C

抗冲击、震动性能

抗震性能 5…300 Hz 2 gn contactor open
  抗震性能 5…300 Hz 4 gn contactor closed
  抗冲击性能 10 gn 11 ms contactor open
  抗冲击性能 15 gn 11 ms contactor closed

颜色

深灰色

防护措施

TH

周围空气温度

-40…70 °C （运行在Uc下时）

包装1：包装单位类型

PCE

包装1：包装单位数量

1

包装1：高度

30.000 cm

包装1：宽度

34.500 cm

包装1：长度

60.500 cm

包装1：毛重

16.416 kg

包装2：包装单位类型

S06

包装2：包装单位数量

2

包装2：高度

75.000 cm

包装2：宽度

60.000 cm

包装2：长度

80.000 cm

包装2：毛重

42.832 kg

保修单

18 个月
