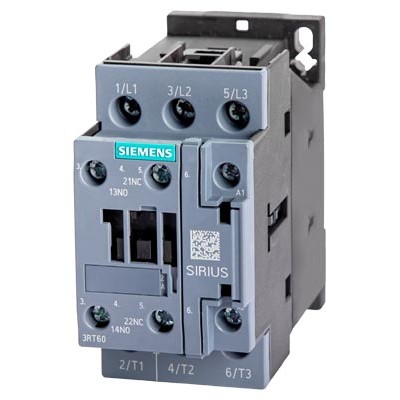

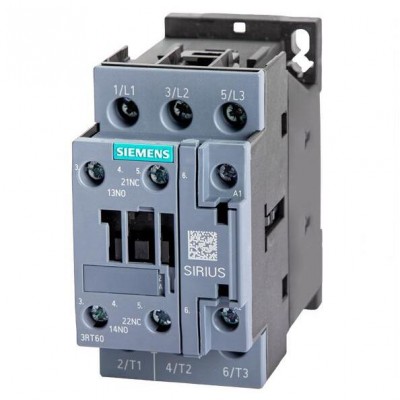

SIEMENS/西门子交流接触器 3RT6023-1AN20 AC220V 50/60HZ 9A

制造商：	SIEMENS/西门子
成交价：	电议此为产品面价仅供参考
交货期：	请与销售专员咨询具体交期物流仓发货

点击进入品牌旗舰店

100%原装正品优质渠道

货期保证专属客服

友情提醒：
我司为实体公司，线上线下同时销售，库存及价格实时变动，请下单前与我司相对应业务人员取得联系再次确认价格及交货周期。以免因库存与价格问题给您带来不必要的损失，感谢您一直以来的信任与支持！我司将不断的努力完善品牌产品线，为您提供具有价格优势产品，成为您信赖的合作伙伴。

进入品牌旗舰店更多产品

详细说明

产品
商品编号(市售编号)	3RT6023-1AN20
产品说明	接触器 220 V AC 50/60 HZ AC3 4 kW 400 V 辅助触点 1 个常开触点 + 1 个常闭触点 3 极，规格 S0 螺丝端子

综合技术数据
接触器的结构尺寸		S0
产品扩展辅助开关		是
损耗功率 [W] 电流测定值时
● AC 时在热运行状态中每个电极		0.4 W
● 无负载电流份额典型		1.97 W
损耗功率计算类型电极相关		正方形
绝缘电压测定值		690 V
污染程度		3
抗冲击电压能力测定值		6 kV
针对安全隔离的最大允许电压在线圈和主触点之间符合 EN 60947-1		400 V
耐冲击性方波冲击时
● AC 时		7,5g / 5 ms, 4,7g / 10 ms
耐冲击性正弦冲击时
● AC 时		11,8g / 5 ms, 7,4g / 10 ms
机械式使用寿命（转换周期）
● 接触器的典型		10 000 000
● 带有辅助开关块的接触器的典型		10 000 000
RoHS 指令（日期）		05/01/2012
重量		0.42 kg
环境条件
安装高度高度超出水平面以上最大值		2 000 m
环境温度
● 运行期间		-25 ... +60 °C
● 存放期间		-55 ... +80 °C
主电路
极数用于主电路		3
常开触点数量用于主触点		3
常闭触点数量用于主触点		0
工作电压
● AC-3 时测定值最大值		690 V
● AC-3e 时测定值最大值		690 V
工作电流
● AC-1 时最高 690 V
— 环境温度 40 °C 时测定值		40 A
— 环境温度 60 °C 时测定值		35 A
● AC-3 时
— 400 V 时测定值		9 A
— 690 V 时测定值		9 A
● AC-3e 时
— 400 V 时测定值		9 A
— 690 V 时测定值		9 A
可连接的导线截面在主电路中 AC-1 时
● 60 °C 时许可最小值		10 mm²
● 40 °C 时许可最小值		10 mm²
工作电流约 200000 次操作循环 AC-4
● 400 V 时测定值		4.1 A
● 690 V 时测定值		3.3 A
额定功率
● AC-1 时
— 230 V时测定值		13.3 kW
— 230 V时 60 °C 时测定值		13.3 kW
— 400 V 时 60 °C 时测定值		23 kW
— 690 V 时 60 °C 时测定值		40 kW
● AC-3 时
— 230 V时测定值		2.2 kW
— 400 V 时测定值		4 kW
— 690 V 时测定值		7.5 kW
● AC-3e 时
— 230 V时测定值		2.2 kW
— 400 V 时测定值		4 kW
— 690 V 时测定值		7.5 kW
额定功率约 200000 次操作循环 AC-4
● 400 V 时测定值		2 kW
● 690 V 时测定值		2.5 kW
空载运行频率
● AC 时		5 000 1/h
开关频率
● AC-1 时最大值		1 000 1/h
● AC-3 时最大值		1 000 1/h
● AC-3e 时最大值		1 000 1/h
● AC-4 最大值		300 1/h
