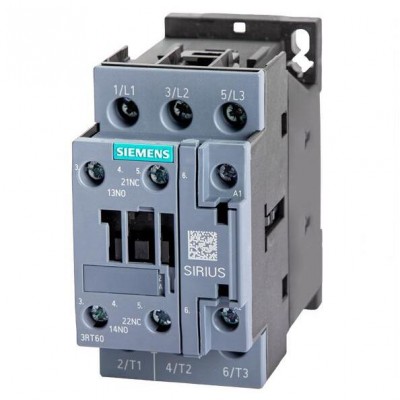

SIEMENS/西门子 交流接触器 3RT6023-1AN20 AC220V 50/60HZ 9A |
| |
|
|
| 制造商： |
SIEMENS/西门子 |
| 成交价： |
电议
此为产品面价仅供参考
|
| 交货期： |
请与销售专员咨询具体交期
物流仓发货
|
|
|
详细说明
| 商品编号(市售编号) | 3RT6023-1AN20 | | 产品说明 | 接触器 220 V AC 50/60 HZ AC3 4 kW 400 V 辅助触点 1 个常开触点 + 1 个常闭触点 3 极，规格 S0 螺丝端子 |
| 综合技术数据 | | 接触器的结构尺寸 | S0 | | 产品扩展 辅助开关 | 是 | | 损耗功率 [W] 电流测定值时 |
| | ● AC 时 在热运行状态中 每个电极 | 0.4 W | | ● 无负载电流份额 典型 | 1.97 W | | 损耗功率计算类型 电极相关 | 正方形 | | 绝缘电压 测定值 | 690 V | | 污染程度 | 3 | | 抗冲击电压能力 测定值 | 6 kV | | 针对安全隔离的最大允许电压 在线圈和主触点之间 符合 EN 60947-1 | 400 V | | 耐冲击性 方波冲击时 |
| | ● AC 时 | 7,5g / 5 ms, 4,7g / 10 ms | | 耐冲击性 正弦冲击时 |
| | ● AC 时 | 11,8g / 5 ms, 7,4g / 10 ms | | 机械式使用寿命（转换周期） |
| | ● 接触器的 典型 | 10 000 000 | | ● 带有辅助开关块的接触器的 典型 | 10 000 000 | | RoHS 指令（日期） | 05/01/2012 | | 重量 | 0.42 kg | | 环境条件 | | 安装高度 高度超出水平面以上 最大值 | 2 000 m | | 环境温度 |
| | ● 运行期间 | -25 ... +60 °C | | ● 存放期间 | -55 ... +80 °C | | 主电路 | | 极数 用于主电路 | 3 | | 常开触点数量 用于主触点 | 3 | | 常闭触点数量 用于主触点 | 0 | | 工作电压 |
| | ● AC-3 时 测定值 最大值 | 690 V | | ● AC-3e 时 测定值 最大值 | 690 V | | 工作电流 |
| | ● AC-1 时 最高 690 V |
| | — 环境温度 40 °C 时 测定值 | 40 A | | — 环境温度 60 °C 时 测定值 | 35 A | | ● AC-3 时 |
| | — 400 V 时 测定值 | 9 A | | — 690 V 时 测定值 | 9 A | | ● AC-3e 时 |
| | — 400 V 时 测定值 | 9 A | | — 690 V 时 测定值 | 9 A | | 可连接的导线截面 在主电路中 AC-1 时 |
| | ● 60 °C 时 许可最小值 | 10 mm² | | ● 40 °C 时 许可最小值 | 10 mm² | | 工作电流 约 200000 次操作循环 AC-4 |
| | ● 400 V 时 测定值 | 4.1 A | | ● 690 V 时 测定值 | 3.3 A | | 额定功率 |
| | ● AC-1 时 |
| | — 230 V时 测定值 | 13.3 kW | | — 230 V时 60 °C 时 测定值 | 13.3 kW | | — 400 V 时 60 °C 时 测定值 | 23 kW | | — 690 V 时 60 °C 时 测定值 | 40 kW | | ● AC-3 时 |
| | — 230 V时 测定值 | 2.2 kW | | — 400 V 时 测定值 | 4 kW | | — 690 V 时 测定值 | 7.5 kW | | ● AC-3e 时 |
| | — 230 V时 测定值 | 2.2 kW | | — 400 V 时 测定值 | 4 kW | | — 690 V 时 测定值 | 7.5 kW | | 额定功率 约 200000 次操作循环 AC-4 |
| | ● 400 V 时 测定值 | 2 kW | | ● 690 V 时 测定值 | 2.5 kW | | 空载运行频率 |
| | ● AC 时 | 5 000 1/h | | 开关频率 |
| | ● AC-1 时 最大值 | 1 000 1/h | | ● AC-3 时 最大值 | 1 000 1/h | | ● AC-3e 时 最大值 | 1 000 1/h | | ● AC-4 最大值 | 300 1/h |
|
