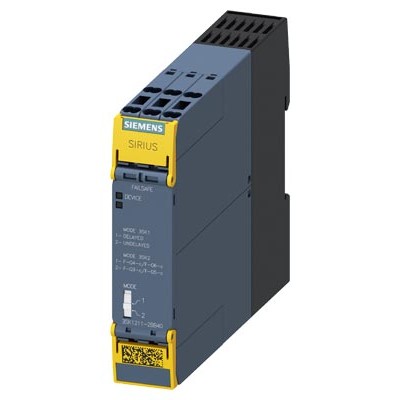

| 产品品牌名称 | SIRIUS | |
| 产品类别 | 安全继电器 | |
| 产品名称 | 输出扩展 | |
| 产品的规格 | 继电器使能电路 | |
| 产品类型名称 | 3SK1 | |
| 产品功能 | ||
| 产品功能 可设置参数 | 不延迟 / 已延迟（仅和系统连接器） | |
| 应用适宜性 | ||
| ● 按照防故障安全性的电流回路 | 是 | |
| 综合技术数据 | ||
| 资格证明 UL 许可证 | 是 | |
| 损耗功率 [W] 最大值 | 2.5 W | |
| 绝缘电压 测定值 | 300 V | |
| 污染程度 | 3 | |
| 过压类别 | 3 | |
| 抗冲击电压能力 测定值 | 4 000 V | |
| 防护等级 IP 外壳的 | IP20 | |
| 耐冲击性 | 10g / 11 ms | |
| 抗震强度 符合 IEC 60068-2-6 | 5 ... 500 Hz: 0.75 mm | |
| 开关频率 最大值 | 360 1/h | |
| 机械式使用寿命（转换周期） 典型 | 10 000 000 | |
| 热电流 附带触点的开关元件的 最大值 | 5 A | |
| 参考标示 符合 IEC 81346-2:2009 | F | |
| RoHS 指令（日期） | 11/05/2012 | |
| SVHC substance name | Lead - 7439-92-1 Lead monoxide (lead oxide) - 1317-36-8 4,4'-isopropylidenediphenol (Bisphenol A, BPA) - 80-05-7 | |
| 重量 | 0.22 kg | |
| 环境条件 | ||
| 安装高度 高度超出水平面以上 最大值 | 4 000 m; 降额请参阅产品通知 109792701 | |
| 环境温度 | ||
| ● 运行期间 | -25 ... +60 °C | |
| ● 存放期间 | -40 ... +80 °C | |
| 相对空气湿度 运行期间 | 10 ... 95 % | |
| 气压 按照SN 31205 | 900 ... 1 060 hPa | |
| 电磁兼容性 | ||
| 相对于 EMC 的安装环境 | 本产品适用于 B 级环境，并且也可以在家居环境中使用。 | |
| EMC 干扰发射 | IEC 60947-5-1, IEC 61000 | |
| 保护装置，防止短路导致开关装置损坏。 | ||
| 熔断体规格 用于继电器输出端常开触点的短路保护 需要 | gL/gG：6 A 或 A 型 LS 开关：3 A 或 B 型 LS 开关：2 A 或 C 型 LS 开关： 1A | |
| 输入 | ||
| 输入端规格 | ||
| ● 反馈输入 | 否 | |
| 输出 | ||
| 输出端数量 作为带触点的开关元件 | ||
| ● 作为常闭触点 | ||
| — 用于报警功能 延迟转换的 | 0 | |
| — 安全型 无延迟转换的 | 0 | |
| — 安全型 延迟转换的 | 0 | |
| ● 作为常开触点 | ||
| — 用于报警功能 无延迟转换的 | 0 | |
| — 用于报警功能 延迟转换的 | 0 | |
| — 安全型 无延迟转换的 | 4 | |
| — 安全型 延迟转换的 | 0 | |
| 输出端数量 作为无触点的半导体开关元件 | ||
| ● 用于报警功能 | ||
| — 延迟转换的 | 0 | |
| 电流通断能力 继电器输出端常开触点的 DC-13 时 | ||
| ● 24 V 时 | 5 A | |
| ● 115 V时 | 0.2 A | |
| ● 230 V时 | 0.1 A | |
| 电流通断能力 继电器输出端常开触点的 AC-15 时 | ||
| ● 24 V 时 | 5 A | |
| ● 115 V时 | 5 A | |
| ● 230 V时 | 5 A | |
| 总电流 最大值 | 12 A | |
| 工作电流 在17 V时 最小值 | 5 mA | |
| 次 | ||
| 接通时间 当自动起动时 | ||
| ● 典型 | 15 ms | |
| ● DC 时 最大值 | 30 ms | |
| 接通时间 当自动起动时 在电网停电之后 | ||
| ● 典型 | 15 ms | |
| ● 最大值 | 30 ms | |
| 返回延迟时间 在电网停电时 | ||
| ● 典型 | 10 ms | |
| ● 最大值 | 15 ms | |
| 重启待机时间 在电网停电之后 典型 | 0.015 s | |
| 控制电路/控制 | ||
| 电压类型 控制馈电电压的 | DC | |
| 控制馈电电压 DC 时 测定值 | 24 V | |
| 工作区要素控制馈电电压测定值 电磁线圈的 DC 时 | ||
| ● 初始值 | 0.8 | |
| ● 终值 | 1.2 | |
| 接通延迟时间 | ||
| ● DC 时 最大值 | 30 ms | |
| 断开延迟时间 最大值 | 15 ms | |
