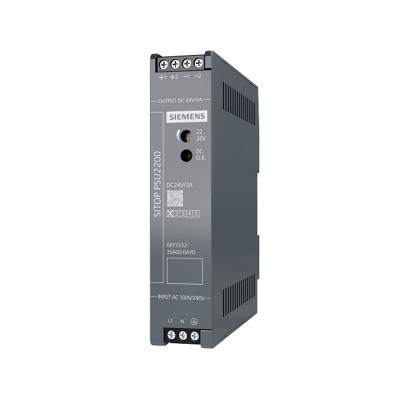

| SITOP PSU2200/1AC/24VDC/3A SITOP PSU2200 稳压电源 PSU2200 输入：100-240 V AC 输出：24 V DC/3 A | ||
| 输入处 | ||
| 电网的形状 | 单相交流 | |
| 供电电压 AC 时 | ||
| ● 最小额定值 | 100 V | |
| ● 最大额定值 | 240 V | |
| ● 初始值 | 85 V | |
| ● 终值 | 264 V | |
| 超广域输入 | 是 | |
| 跨接时间 输出电流额定值中 在电网停电时 最小值 | 60 ms | |
| 工作条件 断电桥接方式 | Vin = 230 V时 | |
| 电网频率 | 50/60 Hz | |
| 电网频率 | 47 ... 63 Hz | |
| 输入电流 | ||
| ● 输入电压额定值为 230 V 时 | 0.9 A | |
| 电流限制 接通电流 25 °C 时 最大值 | 50 A | |
| I2t 值 最大值 | 3 A²·s | |
| 保险丝规格 | 内部 | |
| 保险丝规格 电源线内 | 建议微型断路器： 16A 特性曲线B | |
| 输出 | ||
| 电压波形 输出端上 | 调节后、零电位直流电压 | |
| 输出电压 DC 时 额定值 | 24 V | |
| 可调整输出电压 | 是; 通过电位器 | |
| 可调节的输出电压 | 21.6 ... 26 V | |
| 相对总公差 电压 | 2 % | |
| 相对调节精度 输出电压 | ||
| ● 输入电压缓慢波动时 | 0.5 % | |
| ● 欧姆负载缓慢波动时 | 1 % | |
| 电压峰段 | ||
| ● 最大值 | 360 mV | |
| ● 典型 | 120 mV | |
| 显示方式 针对正常运行 | 24 V 的绿色 LED 正常 | |
| 输出电压特性 接通时 | V输出 超调< 5% | |
| 动作延迟时间 最大值 | 115 V AC 时1200 ms, 230 V AC 时 1000 ms | |
| 电压升高时间 输出电压 | ||
| ● 典型 | 30 ms | |
| 输出电流 | ||
| ● 额定值 | 3 A | |
| ● 测量范围 | 0 ... 3.125 A; -10 ... -20 °C: 降额使用 1.0 %/K; +40 ... +70 °C: 降额使用 1.67 %/Kat115V AC; +50 ... +70 °C: 降额使用 2.5 %/K at 230 V AC | |
| 输出的有效功率 典型 | 75 W | |
| 设备并联 | 否 | |
| 效率 | ||
| 百分比效率 | 89 % | |
| 损耗功率 [W] | ||
| ● 输出电压额定值时 输出电流额定值中 典型 | 9 W | |
| ● 空转时 最大值 | 0.4 W | |
| 控制 | ||
| 相对调节精度 输出电压 输入电压快速波动 +/- 15 % 典型 | 1 % | |
| 相对调节精度 输出电压 欧姆负载阶跃时 50/100/50 % 典型 | 10 % | |
| 保护和监控 | ||
| 防过压保护器规格 | < 33.6 V（锁存模式） | |
| 输出的特性 短路保护 | 是 | |
| 短路保护规格 | 恒定电流特性（Ua<80% 时打嗝模式），故障修复后自动热启动 | |
| 电流限制方式 | 额定电流的 105-133%，恒定电流限制，自动恢复 | |
| 安全 | ||
| 电位隔离 入口与出口之间 | 是 | |
| 电位隔离 | 符合 EN 60950-1 和 EN 62368-1 的 SELV 输出电压 | |
| 设备保护等级 | Class I | |
| 泄漏电流 | ||
| ● 最大值 | 1 mA | |
| 防护等级 IP | IP20 | |
