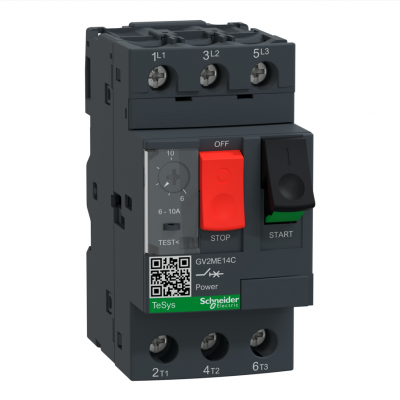

施耐德 Schneider 型号：GV2-ME14C 6.0-10A 货号：GV2ME14C
描述： TeSys Deca电动机热磁断路器GV2ME , 按钮(控制), 热脱口范围: 6-10 A, 螺钉夹紧端子 Schneider 施耐德电气 国产GV2电动机热磁断路器(按钮式)
主要信息 | |
产品系列 | TeSys Deca |
产品名称 | TeSys GV2 |
产品短名 | GV2ME |
产品类型 | 断路器 |
产品应用 | 电动机保护 |
极数 | 3P |
补充信息 | |
电网类型 | AC |
网络频率 | 50/60 Hz 符合 IEC 60947-2 |
控制类型 | （按压式）按钮 |
安装方式 | 导轨安装 |
安装位置 | 水平方向 |
电动机功率 (kW) | 2.2 kW 在…上 230 V AC 50/60 Hz |
额定电流 [In] | 10 A |
脱扣器类型 | 热磁式 |
电磁脱扣电流 | 149 A |
热过载保护整定范围 | 6…10 A |
隔离功能 | 适用 符合 IEC 60947-1 § 7-1-6 |
机械冲击电阻 | 0.5 J IK04 |
缺相敏感性 | 是 符合 IEC 60947-4-1 § 7-2-1-5-2 |
使用类别 | AC类 符合 IEC 60947-2 |
额定工作电压 [Ue] | 690 V AC 50/60 Hz 符合 IEC 60947-2 |
额定绝缘电压 [Ui] | 690 V AC 50/60 Hz 符合 IEC 60947-2 |
额定冲击耐受电压 [Uimp] | 6 kV 符合 IEC 947-2 |
每极功耗 | 2.5 W |
机械寿命 | 100000 次 |
电气寿命 | 100000 次 适用 AC-3 在…上 440 V In |
最大转换次数 | 25 cyc/h |
额定负载 | 连续 符合 IEC 60947-4-1 |
接线能力 | 电源回路: 螺旋压入式端子 2 1…6 mm² 电缆类型: 单股硬线 不带接线端子 |
紧固扭矩 | 1.7 N.m 通过 螺旋压入式端子 电缆 1…4 mm² |
分断能力 | Icu: >= 100 kA 在…上 230/240 V AC 50/60 Hz 符合 IEC 60947-2 |
额定使用短路分断能力[Ics] | 100 % 在…上 440 V AC 50/60 Hz 符合 IEC 60947-2 |
高度 | 89 mm |
宽度 | 44.5 mm |
深度 | 78.2 mm |
净重 | 0.26 kg |
环境 | |
符合标准 | GB 14048.4 |
产品认证 | CCC |
防护措施 | TH |
IP 保护等级 | IP20 符合 IEC 60529 (本体) |
抗冲击、震动性能 | 抗冲击性能 11 ms (30 gn) 符合 IEC 60068-2-27 |
环境温度 | -20…40 °C 机柜内 |
贮存环境温度 | -40…80 °C |
耐火及耐异常高温能力 | 960 °C 符合 IEC 60695-2-1 |
工作海拔 | <= 2000 m |
包装单位 | |
包装1：包装单位类型 | PCE |
包装1：包装单位数量 | 1 |
包装1：高度 | 4.87 cm |
包装1：宽度 | 8.18 cm |
包装1：长度 | 9.0 cm |
包装1：毛重 | 272.01 g |
包装2：包装单位类型 | S02 |
包装2：包装单位数量 | 32 |
包装2：高度 | 15.0 cm |
包装2：宽度 | 30.0 cm |
包装2：长度 | 40.0 cm |
包装2：毛重 | 9.079 kg |
包装3：包装单位类型 | P06 |
包装3：包装单位数量 | 640 |
包装3：高度 | 90.0 cm |
包装3：宽度 | 60.0 cm |
包装3：长度 | 80.0 cm |
包装3：毛重 | 191.58 kg |
合同保修 | |
保修单 | 18 个月 |
