主要信息 | |
产品系列 | Acti 9 |
产品系列 | Acti 9 |

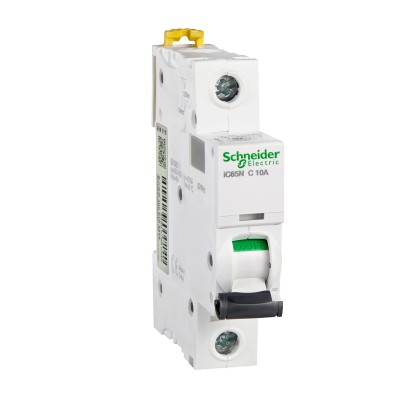

产品名称 | IC65 |
产品类型 | 小型断路器 |
产品短名 | iC65N |
极数 | 1P |
产品应用 | 配电保护 |
保护极数量 | 1 |
额定电流 [In] | 10 A 在…上 30 °C |
电网类型 | AC |
脱扣器类型 | 热磁式 |
脱扣曲线 | C |
分断能力 | 6 kA Icn 在…上 230 V AC 50/60 Hz 符合 GB/T 10963.1 |
使用类别 | AC类 |
隔离功能 | 适用 |
补充信息 | |
电网频率 | 50/60 Hz |
额定工作电压 [Ue] | 230 V AC 50/60 Hz |
磁脱扣限制 | 5...10 x In |
限流等级 | 3 |
额定绝缘电压 [Ui] | 500 V AC |
额定冲击耐受电压 [Uimp] | 6 kV |
触点位置指示 | 有 |
控制类型 | 手柄 |
本地信号指示 | 开/关指示 |
安装类型 | 锁定夹锁紧 |
安装方式 | DIN 导轨安装 |
宽度 （9mm的倍数） | 2 |
高度 | 94 mm |
深度 | 78.5 mm |
净重 | 103 g |
机械寿命 | 20000 次 |
电气寿命 | 10000 次 |
接线能力 | 隧道式端子 上接线或下接线 1…25 mm² 单股硬线 不带接线端子 |
剥线长度 | 电源回路: 14 mm |
紧固扭矩 | 电源回路: 2.5 N.m |
漏电流保护 | （需）另外拼装 |
环境 | |
符合标准 | GB 10963.1 |
产品认证 | CE |
IP 保护等级 | IP20 conforming to IEC 60529 |
污染等级 | 3 |
过电压类别 | IV |
抗湿热性 | 2 符合 IEC 60068-1 |
相对湿度 | 95 % 在…上 55 °C |
运行温度 | -35…70 °C |
贮存环境温度 | -40…85 °C |
包装单位 | |
包装1：包装单位类型 | PCE |
包装1：包装单位数量 | 1 |
包装1：高度 | 7.31 cm |
包装1：宽度 | 9.28 cm |
包装1：长度 | 1.75 cm |
包装1：毛重 | 94.3 g |
包装2：包装单位类型 | BB1 |
包装2：包装单位数量 | 12 |
包装2：高度 | 8.364 cm |
包装2：宽度 | 9.643 cm |
包装2：长度 | 22.077 cm |
包装2：毛重 | 1.197 kg |
包装3：包装单位类型 | CAR |
包装3：包装单位数量 | 108 |
包装3：高度 | 24.8 cm |
包装3：宽度 | 26.7 cm |
包装3：长度 | 30 cm |
包装3：毛重 | 11 kg |
合同保修 | |
保修单 | 18 个月 |
