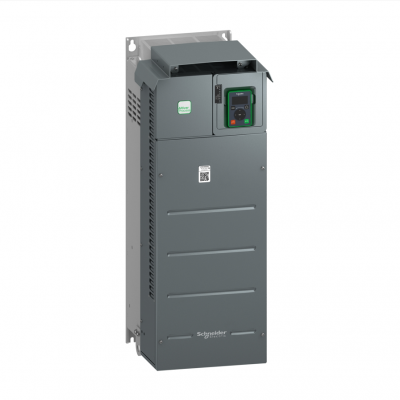

schneider 施耐德型号：ATV610D55N4Z 变频器 ATV610 - 55 kW/75 HP - 380...460V - C3 EMC - 不标配面板

制造商：	schneider 施耐德
成交价：	电议此为产品面价仅供参考
交货期：	请与销售专员咨询具体交期物流仓发货

点击进入品牌旗舰店

100%原装正品优质渠道

货期保证专属客服

友情提醒：
我司为实体公司，线上线下同时销售，库存及价格实时变动，请下单前与我司相对应业务人员取得联系再次确认价格及交货周期。以免因库存与价格问题给您带来不必要的损失，感谢您一直以来的信任与支持！我司将不断的努力完善品牌产品线，为您提供具有价格优势产品，成为您信赖的合作伙伴。

进入品牌旗舰店更多产品

详细说明

主要信息
产品系列	Easy Altivar 610
产品类型	变频器
应用领域	风扇，泵，压缩机，传送带
产品短名	ATV610
变量	标准版本
产品应用场景	异步电机同步电机
安装类型	柜装
EMC 滤波器	集成的符合 IEC 61800-3 安全级别 C3 和 50 m 最长电机电缆
IP 保护等级	IP20
冷却方式	强制通风
供电频率	50...60 Hz +/-5 %
网络相数	3 相
额定电源电压 [Us]	380...460 V - 15...10 %
电动机功率 (kW)	55 kW 适用标准负载 45 kW 适用重载
电机功率	75 hp 适用标准负载 60 hp 适用重载
线路电流	111.5 A 在…上 380 V (标准负载) 99.7 A 在…上 460 V (标准负载) 95.9 A 在…上 380 V (重载) 84.0 A 在…上 460 V (重载)
预期线路Isc	22 kA
视在功率	79.5 kVA 在…上 460 V (标准负载) 66.9 kVA 在…上 460 V (重载)
连续输出电流	88 A 在…上 2.5 kHz 适用重载 120 A 在…上 2.5 kHz 适用标准负载
最大瞬变电流	132 A 在 60 s (重载) 132 A 在 60 s (标准负载)
异步电机控制配置文件	优化转矩模式标准恒转矩标准变转矩
Output frequency	0.1…500 Hz
额定开关频率	2.5 kHz
开关频率	1...8 kHz 可调
number of preset speeds	16个预置速度
通讯端口协议	Modbus 串行
选项卡	卡槽A: 通信卡, Profibus DP V1 卡槽A: 逻辑或模拟I/O扩展卡卡槽A: 继电器输出卡

补充信息
输出电压	<= 电源电压
电机滑差补偿	自动无论负载情况可调不适用永磁同步电机规律可以抑制
加速和减速倾斜	S, U 或自定义从 0.01 至 9000 s 独立线性可调
制动至停止	采用直流注入
保护类型	热保护: 马达电机断相: 马达热保护: 驱动过热: 驱动输出相线和接地之间的过流: 驱动输出电压过载: 驱动短路保护: 驱动电机断相: 驱动直流总线过压: 驱动线路电源过压: 驱动总线供电欠压: 驱动总线供电失相: 驱动超速: 驱动控制电路上制动: 驱动
频率分辨率	显示单元: 0.1 Hz 模拟量输入: 0.012/50 Hz
电气连接	控制, 螺钉终端: 0.5...1.5 mm² 线路侧, 螺钉终端: 70...120 mm² 马达, 螺钉终端: 70...120 mm²
端口类型	1 RJ45 (在远程图形终端) 适用 Modbus 串行
物理接口	2线制RS485 适用 Modbus 串行
传输帧	RTU 适用 Modbus 串行
传输率	4.8, 9.6, 19.2, 38.4 kbit/s 适用 Modbus 串行
极化方式	无阻抗适用 Modbus 串行
地址数	1…247 适用 Modbus 串行
访问方法	从（站）
电源	用于逻辑输入的外部电源: 24 V 直流 (19…30 V), <1.25 mA, 保护类型: 过载和短路保护内部电源用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保护类型: 过载和短路保护
本地信号指示	2 LED for 本地诊断: 1 个LED (黄色) for 集成通讯状态: 2 LED (双色) for 通讯模块状态: 1 个LED (红色) for 电压状态:
宽度	290 mm
高度	762 mm 922 mm 带EMC板
深度	323 mm
净重	53 kg
模拟量输入数量	3
模拟量输入类型	AI1, AI2, AI3 软件-可配置电压: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 12 bits AI1, AI2, AI3 软件-可配置电流: 0...20 mA, 阻抗: 250 Ω, 分辨率 12 bits AI2, AI3 软件-可配置温度探测器或水位传感器
离散量输入数量	6
数字量输入类型	DI1...DI6 可编程为逻辑输入, 24 V 直流 (<= 30 V), 阻抗: 3.5 kOhm DI5, DI6 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (<= 30 V)
输入兼容	DI1...DI6: 逻辑输入 1 级 PLC 符合 IEC 61131-2 DI5, DI6: 脉冲输入 1 级 PLC 符合 IEC 65A-68
离散量输入逻辑	正逻辑(源): DI1...DI6 可配置逻辑输入, < 5 V (状态 0), > 11 V (状态 1) 负逻辑 (漏): DI1...DI6 可配置逻辑输入, > 16 V (状态 0), < 10 V (状态 1) 正逻辑(源): DI5, DI6 可配置脉冲输入, < 0.6 V (状态 0), > 2.5 V (状态 1)
模拟量输出数量	2
模拟量输出型号	软件-可配置电流 AQ1, AQ2: 0...20 mA, 分辨率 10 bits 软件-可配置电压 AQ1, AQ2: 0...10 V 直流阻抗 470 Ω, 分辨率 10 bits
采样期间	5 ms +/- 0.1 ms (AI1, AI2, AI3) - 模拟量输入 2 ms +/- 0.5 ms (DI1...DI6)可配置 - 离散量输入 5 ms +/- 1 ms (DI5, DI6)可配置 - 脉冲输入 10 ms +/- 1 ms (AQ1, AQ2) - 模拟量输出
精度	+/- 0.6 % AI1, AI2, AI3 用于60 °C的温度变动模拟量输入 +/- 1 % AQ1, AQ2 用于60 °C的温度变动模拟量输出
线性度误差	AI1, AI2, AI3: 最大值 +/- 0.15 % 适用模拟量输入 AQ1, AQ2: +/- 0.2 % 适用模拟量输出
继电器输出数量	3
继电器输出类型	可配置的继电器逻辑 R1: 故障继电器 NO/NC 电气寿命 100000 次可配置的继电器逻辑 R2: 序列继电器 NO 电气寿命 100000 次可配置的继电器逻辑 R3: 序列继电器 NO 电气寿命 100000 次
更新时间	继电器输出 (R1, R2, R3): 5 ms (+/- 0.5 ms)
最小开关电流 [Imin]	继电器输出 R1, R2, R3: 5 mA 在…上 24 V 直流
最大开关电流	继电器输出 R1, R2, R3 在…上阻性（负载）量, cos phi = 1: 3 A 在…上 250 V AC 继电器输出 R1, R2, R3 在…上阻性（负载）量, cos phi = 1: 3 A 在…上 30 V 直流继电器输出 R1, R2, R3 在…上感性负载量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC 继电器输出 R1, R2, R3 在…上感性负载量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流
隔离	电源与控制端子之间
绝缘电阻	> 1 MOhm 接地 1 分钟 500 V 直流

环境
噪音等级	78 dB 符合 86/188/EEC
功耗W	969 W(强制通风) 在…上 380 V,开关频率 2.5 kHz 131 W(自然通风) 在…上 380 V,开关频率 2.5 kHz
冷却空气容量	295 m3/h
操作位置	垂直方向 +/- 10°
电磁兼容性	静电放电抗干扰级别 3 conforming to IEC 61000-4-2 射频电磁场辐射抗扰度试验级别 3 conforming to IEC 61000-4-3 抗快速瞬变级别 4 conforming to IEC 61000-4-4 1.2/50和8/20 µs复合波（测试）级别 3 conforming to IEC 61000-4-5 抗射频场引起的传导波动级别 3 conforming to IEC 61000-4-6
污染等级	2 符合 IEC 61800-5-1
抗振动	波峰至波峰 1.5 mm (f= 2…13 Hz) conforming to IEC 60068-2-6 1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6
抗冲击	15 gn 适用 11 ms 符合 IEC 60068-2-27
相对湿度	5…95 % 无凝结符合 IEC 60068-2-3
环境温度	-15…45 °C (无降容) 45…60 °C (有)
贮存环境温度	-40…70 °C
工作海拔	<= 1000 m 无降容 1000...4800 m 电流降额 1%/100m
环境特征	化学污染抵抗等级3C3 符合 IEC 60721-3-3 尘土污染抵抗等级3S3 符合 IEC 60721-3-3
标准	IEC 61800-3 环境2分类C3 IEC 61800-3 IEC 61800-5-1 IEC 60721-3
标识	CE

包装单位
包装1：包装单位类型	PCE
包装1：包装单位数量	1
包装1：高度	47.000 cm
包装1：宽度	59.000 cm
包装1：长度	87.000 cm
包装1：毛重	70.500 kg
