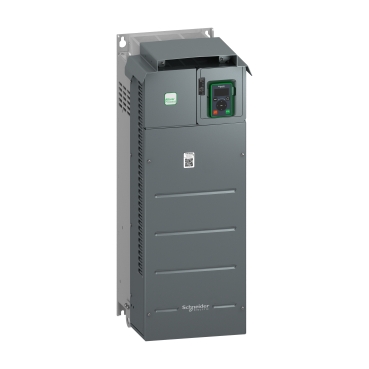

产品系列 Easy Altivar 610 产品类型 变频器 应用领域 风扇，泵，压缩机，传送带 产品短名 ATV610 变量 标准版本 产品应用场景 异步电机
同步电机安装类型 柜装 EMC 滤波器 集成的 符合 IEC 61800-3 安全级别 C3 和 50 m 最长电机电缆 IP 保护等级 IP20 冷却方式 强制通风 供电频率 50...60 Hz +/-5 % 网络相数 3 相 额定电源电压 [Us] 380...460 V - 15...10 % 电动机功率 (kW) 55 kW 适用 标准负载
45 kW 适用 重载电机功率 75 hp 适用 标准负载
60 hp 适用 重载线路电流 111.5 A 在…上 380 V (标准负载)
99.7 A 在…上 460 V (标准负载)
95.9 A 在…上 380 V (重载)
84.0 A 在…上 460 V (重载)预期线路Isc 22 kA 视在功率 79.5 kVA 在…上 460 V (标准负载)
66.9 kVA 在…上 460 V (重载)连续输出电流 88 A 在…上 2.5 kHz 适用 重载
120 A 在…上 2.5 kHz 适用 标准负载最大瞬变电流 132 A 在 60 s (重载)
132 A 在 60 s (标准负载)异步电机控制配置文件 优化转矩模式
标准恒转矩
标准变转矩Output frequency 0.1…500 Hz 额定开关频率 2.5 kHz 开关频率 1...8 kHz 可调 number of preset speeds 16个预置速度 通讯端口协议 Modbus 串行 选项卡 卡槽A: 通信卡, Profibus DP V1
卡槽A: 逻辑或模拟I/O扩展卡
卡槽A: 继电器输出卡输出电压 <= 电源电压 电机滑差补偿 自动 无论负载情况
可调
不适用永磁同步电机规律
可以抑制加速和减速倾斜 S, U 或自定义
从 0.01 至 9000 s 独立线性可调制动至停止 采用直流注入 保护类型 热保护: 马达
电机断相: 马达
热保护: 驱动
过热: 驱动
输出相线和接地之间的过流: 驱动
输出电压过载: 驱动
短路保护: 驱动
电机断相: 驱动
直流总线过压: 驱动
线路电源过压: 驱动
总线供电欠压: 驱动
总线供电失相: 驱动
超速: 驱动
控制电路上制动: 驱动频率分辨率 显示单元: 0.1 Hz
模拟量输入: 0.012/50 Hz电气连接 控制, 螺钉终端: 0.5...1.5 mm²
线路侧, 螺钉终端: 70...120 mm²
马达, 螺钉终端: 70...120 mm²端口类型 1 RJ45 (在远程图形终端) 适用 Modbus 串行 物理接口 2线制RS485 适用 Modbus 串行 传输帧 RTU 适用 Modbus 串行 传输率 4.8, 9.6, 19.2, 38.4 kbit/s 适用 Modbus 串行 极化方式 无阻抗 适用 Modbus 串行 地址数 1…247 适用 Modbus 串行 访问方法 从（站） 电源 用于逻辑输入的外部电源: 24 V 直流 (19…30 V), <1.25 mA, 保护类型: 过载和短路保护
内部电源 用于参考电位计 (1 至 10 kOhm): 10.5 V 直流 +/- 5 %, <10 mA, 保护类型: 过载和短路保护本地信号指示 2 LED for 本地诊断:
1 个LED (黄色) for 集成通讯状态:
2 LED (双色) for 通讯模块状态:
1 个LED (红色) for 电压状态:宽度 290 mm 高度 762 mm
922 mm 带EMC板深度 323 mm 净重 53 kg 模拟量输入数量 3 模拟量输入类型 AI1, AI2, AI3 软件-可配置电压: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 12 bits
AI1, AI2, AI3 软件-可配置电流: 0...20 mA, 阻抗: 250 Ω, 分辨率 12 bits
AI2, AI3 软件-可配置温度探测器或水位传感器离散量输入数量 6 数字量输入类型 DI1...DI6 可编程为逻辑输入, 24 V 直流 (<= 30 V), 阻抗: 3.5 kOhm
DI5, DI6 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (<= 30 V)输入兼容 DI1...DI6: 逻辑输入 1 级 PLC 符合 IEC 61131-2
DI5, DI6: 脉冲输入 1 级 PLC 符合 IEC 65A-68离散量输入逻辑 正逻辑(源): DI1...DI6 可配置 逻辑输入, < 5 V (状态 0), > 11 V (状态 1)
负逻辑 (漏): DI1...DI6 可配置 逻辑输入, > 16 V (状态 0), < 10 V (状态 1)
正逻辑(源): DI5, DI6 可配置 脉冲输入, < 0.6 V (状态 0), > 2.5 V (状态 1)模拟量输出数量 2 模拟量输出 型号 软件-可配置电流 AQ1, AQ2: 0...20 mA, 分辨率 10 bits
软件-可配置电压 AQ1, AQ2: 0...10 V 直流 阻抗 470 Ω, 分辨率 10 bits采样期间 5 ms +/- 0.1 ms (AI1, AI2, AI3) - 模拟量输入
2 ms +/- 0.5 ms (DI1...DI6)可配置 - 离散量输入
5 ms +/- 1 ms (DI5, DI6)可配置 - 脉冲输入
10 ms +/- 1 ms (AQ1, AQ2) - 模拟量输出精度 +/- 0.6 % AI1, AI2, AI3 用于60 °C的温度变动 模拟量输入
+/- 1 % AQ1, AQ2 用于60 °C的温度变动 模拟量输出线性度误差 AI1, AI2, AI3: 最大值 +/- 0.15 % 适用 模拟量输入
AQ1, AQ2: +/- 0.2 % 适用 模拟量输出继电器输出数量 3 继电器输出类型 可配置的继电器逻辑 R1: 故障继电器 NO/NC 电气寿命 100000 次
可配置的继电器逻辑 R2: 序列继电器 NO 电气寿命 100000 次
可配置的继电器逻辑 R3: 序列继电器 NO 电气寿命 100000 次更新时间 继电器输出 (R1, R2, R3): 5 ms (+/- 0.5 ms) 最小开关电流 [Imin] 继电器输出 R1, R2, R3: 5 mA 在…上 24 V 直流 最大开关电流 继电器输出 R1, R2, R3 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V AC
继电器输出 R1, R2, R3 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 30 V 直流
继电器输出 R1, R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC
继电器输出 R1, R2, R3 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流隔离 电源与控制端子之间 绝缘电阻 > 1 MOhm 接地 1 分钟 500 V 直流 噪音等级 78 dB 符合 86/188/EEC 功耗W 969 W(强制通风) 在…上 380 V,开关频率 2.5 kHz
131 W(自然通风) 在…上 380 V,开关频率 2.5 kHz冷却空气容量 295 m3/h 操作位置 垂直方向 +/- 10° 电磁兼容性 静电放电抗干扰 级别 3 conforming to IEC 61000-4-2
射频电磁场辐射抗扰度试验 级别 3 conforming to IEC 61000-4-3
抗快速瞬变 级别 4 conforming to IEC 61000-4-4
1.2/50和8/20 µs复合波（测试） 级别 3 conforming to IEC 61000-4-5
抗射频场引起的传导波动 级别 3 conforming to IEC 61000-4-6污染等级 2 符合 IEC 61800-5-1 抗振动 波峰至波峰 1.5 mm (f= 2…13 Hz) conforming to IEC 60068-2-6
1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6抗冲击 15 gn 适用 11 ms 符合 IEC 60068-2-27 相对湿度 5…95 % 无凝结 符合 IEC 60068-2-3 环境温度 -15…45 °C (无降容)
45…60 °C (有)贮存环境温度 -40…70 °C 工作海拔 <= 1000 m 无降容
1000...4800 m 电流降额 1%/100m环境特征 化学污染抵抗 等级3C3 符合 IEC 60721-3-3
尘土污染抵抗 等级3S3 符合 IEC 60721-3-3标准 IEC 61800-3
环境2分类C3 IEC 61800-3
IEC 61800-5-1
IEC 60721-3标识 CE 包装1：包装单位类型 PCE 包装1：包装单位数量 1 包装1：高度 47.000 cm 包装1：宽度 59.000 cm 包装1：长度 87.000 cm 包装1：毛重 70.500 kg 保修单 18 个月
