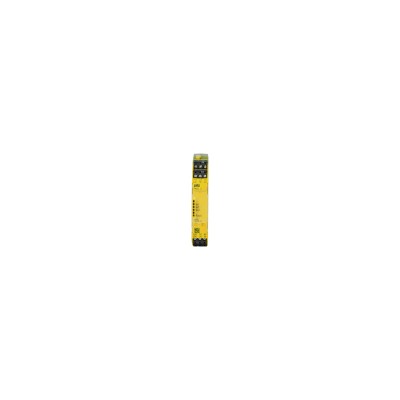

PNOZ s7 24VDC 4 n/o 1 n/c
产品物料号: 750107
PNOZsigma触点扩展，输出：4 N/O，1 N/C，UB 24 V DC，宽度： 17.5 mm， 可插拔螺丝式端子，触点块用于触点扩展 与安全相关的控制元件连接。
技术数据
电气数据
| 供电电压 (V) | 24 V |
| 电源电压类型U1 | DC |
| 功率消耗DC | 2 W |
输入
半导体输出
继电器输出
| 使用类别AC/DC1标准 | EN 60947-4-1 |
| AC1安全控制电压 | 240 V |
| AC1安全控制最大电流 | 6 A |
| DC1安全控制电压 | 24 V |
| DC1安全控制最大电流 | 6 A |
| 使用类别AC15/DC13标准 | EN 60947-5-1 |
| AC15安全控制电压 | 230 V |
| AC15安全控制最大电流 | 5 A |
| DC13安全控制电压 | 24 V |
| 安全触点：AC，符合UL标准 | 240 VAC G.U.（相同极性） |
| 继电器触点材料 | AgCuNi |
| 继电器的其他触点规格 | + 0.2 µm Au |
环境数据
| 设备可使用的气候适宜性标准 | EN 60068-2-78 |
| 以摄氏度一表示的环境温度 | -10 - 55 °C |
| 湿度额定值 | 93 % r.h.40 °C |
| 允许/不允许凝结 | 不允许 |
| EMC 达到标准 ... | EN 60947-5-1
EN 61000-6-2
EN 61000-6-4
EN 61326-3-1 |
| 振动测试所依据的标准 | EN 60068-2-6 |
| 应遵守的间隙与爬电距离标准 | EN 60947-1 |
| 过电压等级 | 三 |
| 间隙与爬电距离污染程度规范 | 2 |
| 保护类型，安装 |
|
| 保护类型，机壳 |
|
| 端子保护类型 |
|
机械数据
| 安装位置 | 任意 |
| 壳体材料下部 | PC |
| 外壳材料前板 | PC |
| 外壳上面部分材质 | PC |
| 连接端子 | 螺丝式端子 |
| 端子样式 | 可插拔 |
| 柔性AWG导体的允许截面面积 | 24 - 12 AWG |
| 高度尺寸 | 98 mm |
| 宽度尺寸 | 17.5 mm |
| 深度尺寸 | 120 mm |
| 净重 | 170 g |
| 总重 | 180 g |
