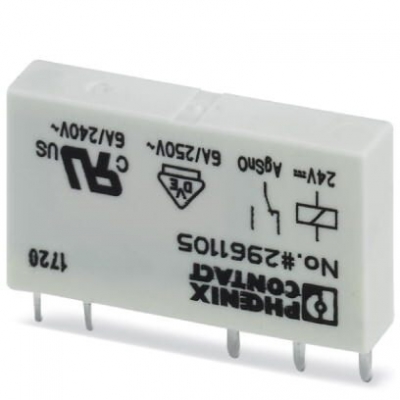

单个继电器 - REL-MR-24DC/21 - 2961105

友情提醒:产品图片仅供参考,不能作为您选型购买的依据!

单价: RMB 31.08
面价: RMB 69.06
品牌: 菲尼克斯
型号: REL-MR-24DC/21
货号: 2961105
服务: 售前咨询电话:022-8296 1096
数量: 减少 增加件 库存1000件
立即购买   加入购物车


  • 欢迎访问买卖工控网,我们将竭诚为您服务! QQ咨询
  • 友情提醒:我司为实体公司,线上线下同时销售,库存及价格实时变动,请下单前与我司相对应业务人员取得联系再次确认价格及交货周期。以免因库存与价格问题给您带来不必要的损失,感谢您一直以来的信任与支持!我司将不断的努力完善品牌产品线,为您提供具有价格优势产品,成为您信赖的合作伙伴。
  • 点击进入买卖工控网旗舰店

尺寸
宽度 5 mm
高度 28 mm
深度 15 mm

环境条件

环境温度(运行) -40 °C ... 85 °C
环境温度(存放/运输) -40 °C ... 85 °C
保护等级 RT III

线圈侧

额定输入电压 UN 24 V DC
以UN为参考的输入电压范围 参见曲线图
UN下的典型输入电流 7 mA
典型响应时间 5 ms
典型释放时间 2.5 ms
线圈电阻 3390 Ω ±10 % (20 °C时)
额定条件下的功耗 0.17 W

触点侧

触点类型 1PDT
开关触点类型 单触点
触点材料 AgSnO
最大切换电压 250 V AC/DC
最小切换电压 5 V (100 mA时)
最小切换电流 10 mA (12 V时)
最大启动电流 10 A (4 s)
限制连续电流 6 A
最大额定功率值(电阻负载) 140 W (24 V DC)
  20 W (可用于48 V DC)
  18 W (可用于60 V DC)
  23 W (可用于110 V DC)
  40 W (可用于220 V DC)
  1500 VA (可用于250VAC)
开关容量 2 A (24 V、DC13时)
  0.2 A (110 V、DC13时)
  0.1 A (220 V、DC13时)
  3 A (24 V、AC15时)
  3 A (120 V、AC15时)
  3 A (230 V、AC15时)
符合UL 508的电机负载 1/4 HP,240 - 277 V AC (常开触点)
  1/6 HP,240 - 277 V AC (常闭触点)

概述

测试电压继电器线圈/继电器触点 4 kV AC (50Hz,1min)
操作模式 100%工作因数
机械寿命 2x 107 开关次数
安装位置 任意
组装说明 无间距排列

连接数据

连接方式 焊接

标准和规范

连接符合标准 CUL
标准/规程 IEC 60664
  EN 50178
  EN 61810-1
污染等级 3
过电压类别 III
